Encarga corregir un pequeño charco y terminan dañando una varenga estructural
Un encargo para corregir un pequeño charco termina dañando la varenga bajo el palo mayor. Qué falló y cómo se plantea su reparación estructural.
El encargo no parece tener mayor misterio.
En la cubierta de un velero se forma un pequeño charco alrededor de la base del palo. El armador pide al reparador que eleve ligeramente esa zona para facilitar la evacuación del agua. La actuación acordada consiste en retirar el puntal interior, trabajar sobre la cubierta y suplementar después el puntal para adaptarlo a la nueva altura.
Un trabajo localizado y, en principio, sencillo.
Sin embargo, cuando el armador recibe el barco y revisa la zona se encuentra con un auténtico desaguisado. El trabajo no se ha limitado a la cubierta: el reparador ha recortado la parte superior de la varenga situada bajo el palo y ha eliminado parte de su núcleo interior de madera.
Nadie le ha encargado intervenir sobre la estructura del fondo del casco.
El pequeño charco sigue siendo el origen de la historia, pero deja de ser el problema importante. Ahora el problema está debajo: en uno de los elementos encargados de transmitir las cargas del palo al casco.
Cuando voy al barco, el problema está a la vista
El armador me llama para que revise lo sucedido.

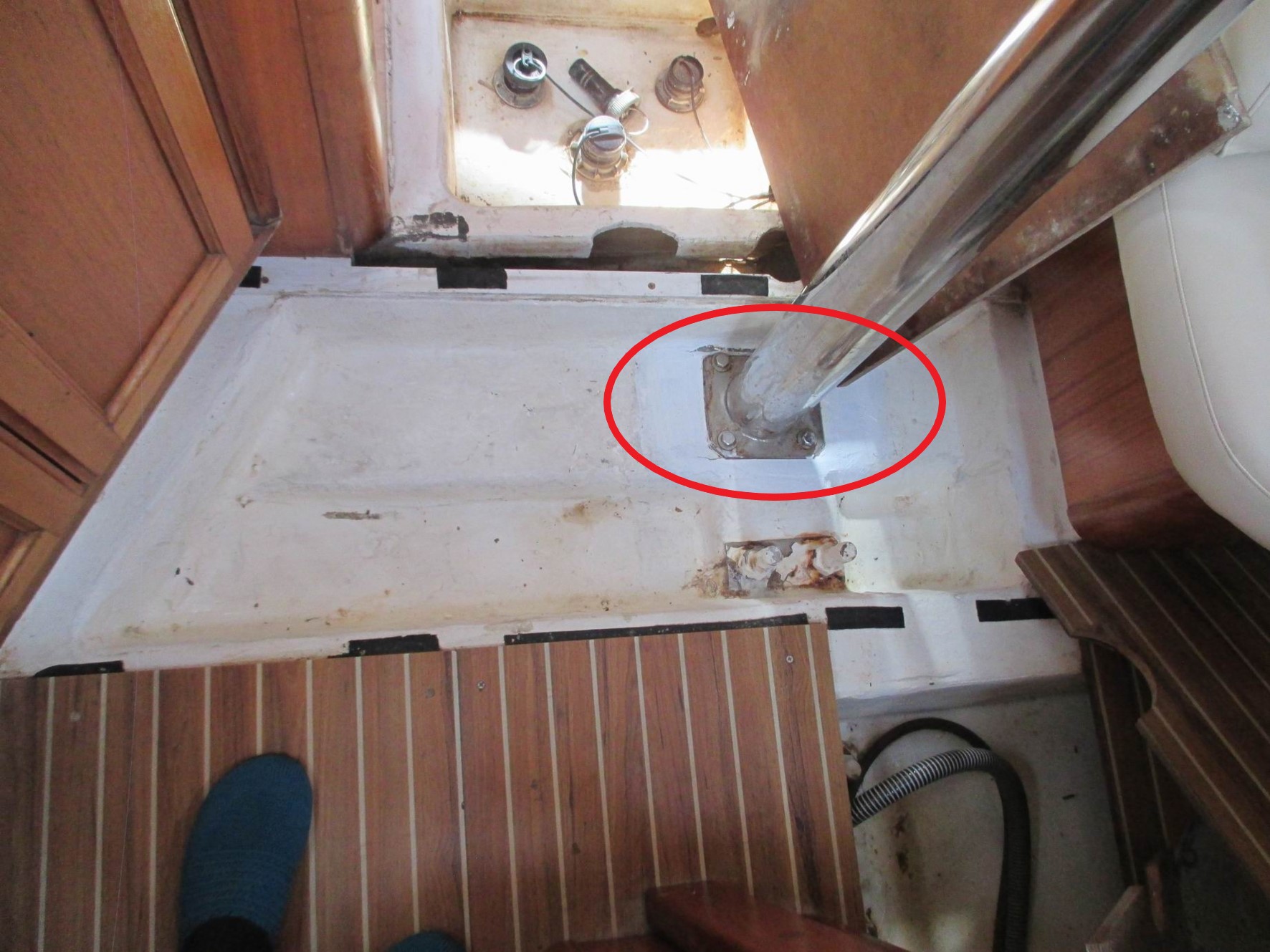

Cuando voy al barco, la base del puntal se ha hundido en la varenga. Hay grietas alrededor del apoyo y también en la unión de la varenga con uno de los longitudinales del casco.

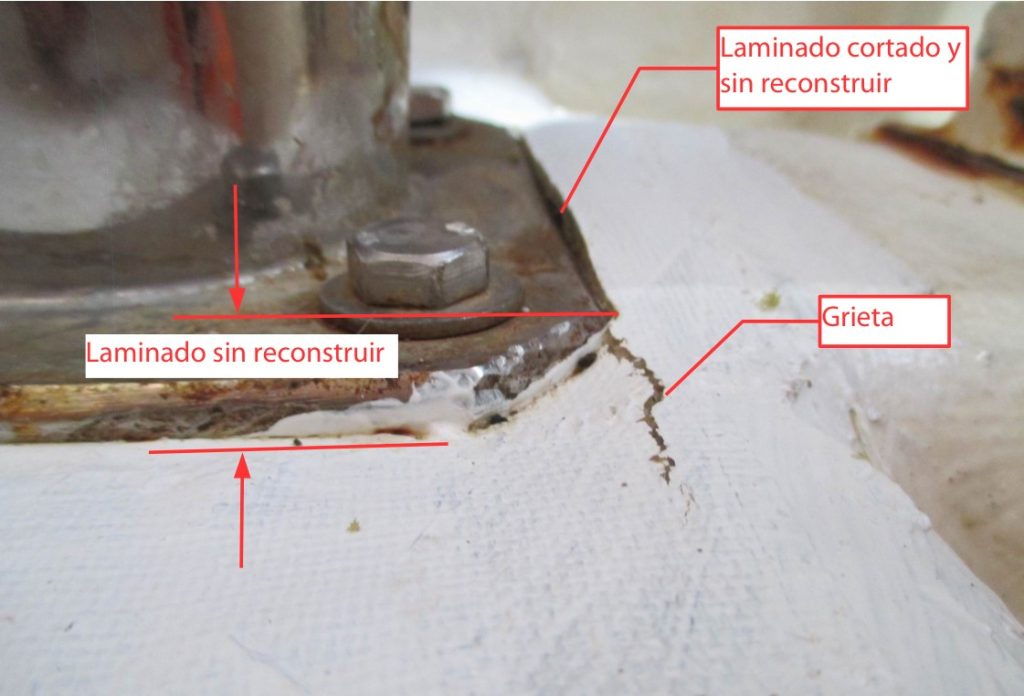

En algunas zonas, el laminado recortado ni siquiera se ha reconstruido. Las telas añadidas terminan antes de llegar a la base del puntal, precisamente donde deben transmitirse las cargas.
No estamos ante un acabado poco cuidado o una reparación que simplemente podría haberse hecho más bonita. La estructura se ha deformado y presenta grietas. El problema ya no es que quede agua acumulada en cubierta, sino que el apoyo del palo está cediendo.
La conclusión es clara: en esas condiciones, el barco no está en condiciones de navegar hasta que la zona sea correctamente reparada.
El palo no termina en la cubierta

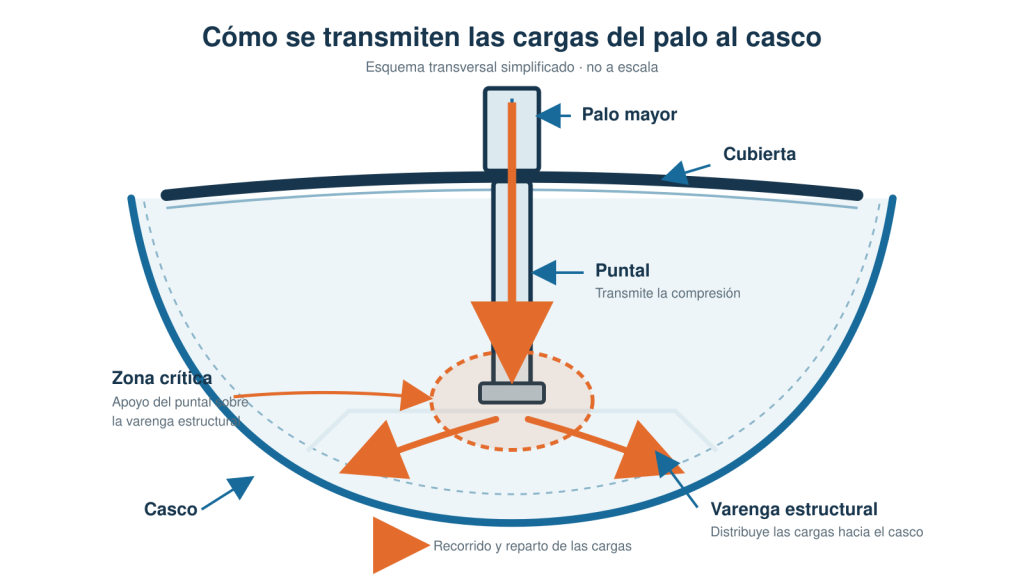

En un velero, las cargas del palo no desaparecen al llegar a la cubierta.
El palo transmite sus esfuerzos a la cubierta; el puntal situado debajo los conduce hasta la varenga, y la varenga los reparte hacia el fondo del casco y los elementos estructurales próximos.
Cada pieza forma parte de un mismo camino de cargas.
La varenga no es, por tanto, una simple base sobre la que descansa el puntal ni un elemento interior que pueda recortarse para ganar espacio. Su geometría, su núcleo y la continuidad de las fibras que la recubren son los que permiten transmitir y repartir los esfuerzos.
Cuando se interrumpe ese recorrido, las cargas no desaparecen. Buscan otra forma de pasar. Y entonces aparecen concentraciones de esfuerzos, deformaciones y grietas en lugares donde no deberían producirse.
Eso es precisamente lo que empieza a mostrar este barco.
Tapar el hueco no es reparar la estructura
Cuando se trabaja con materiales compuestos existe una tentación peligrosa: rellenar el hueco, colocar unas capas de fibra por encima, pintar y dar el trabajo por terminado.
Visualmente puede quedar aceptable. Estructuralmente, es otro cantar y puede que no se haya resuelto nada.
En este caso no basta con recuperar la forma exterior de la varenga. La reparación debe restituir tres funciones diferentes:
- La capacidad del núcleo para soportar y transmitir la carga de compresión.
- El espesor del laminado que se ha eliminado.
- La continuidad de las fibras interrumpidas al recortar la estructura.
Este último punto es fundamental. En una estructura de fibra no importa únicamente cuánto mide el laminado. También importan la orientación de las fibras, la longitud de los solapes y la forma en que el material nuevo se une al original.
Una tela puede ser gruesa y, sin embargo, servir de poco si termina justo antes de la zona donde debe transmitir la carga.
Por eso los bordes de una reparación estructural no se dejan como un corte vertical. Se preparan mediante biseles suficientemente amplios y las distintas capas se solapan de forma progresiva. Así se evita que todos los esfuerzos se concentren en una única línea y se consigue una transición más uniforme entre la estructura original y la reparación.
Primero hay que descubrir qué queda debajo
Antes de cerrar una reparación como esta hay una pregunta imprescindible: ¿en qué estado se encuentra realmente la estructura que ha quedado oculta?

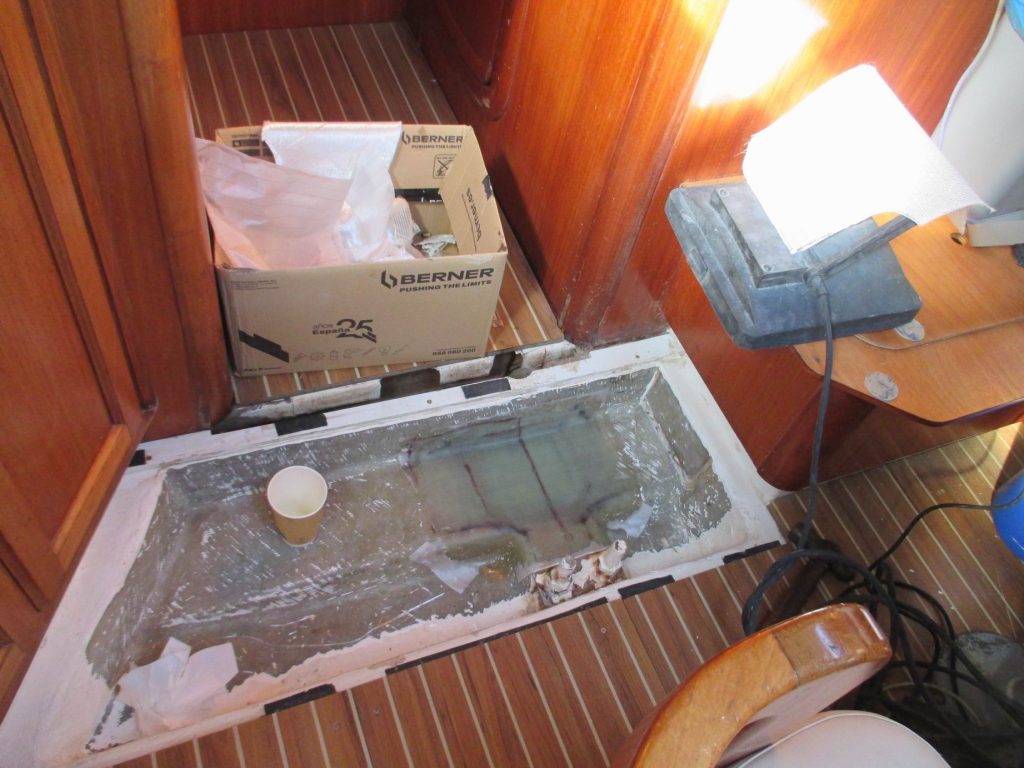

Para responderla es necesario retirar el puntal, eliminar los materiales añadidos y dejar a la vista el núcleo y el laminado original. Solo entonces puede comprobarse hasta dónde llega el daño, qué material puede conservarse y qué partes deben reconstruirse.
No es posible definir con rigor una reparación sobre algo que todavía no se ha visto.
La pintura blanca tiene una virtud: deja la zona limpia y uniforme. También tiene un inconveniente: una vez aplicada, casi todo parece terminado. Debajo pueden quedar un núcleo mal unido, bordes sin preparar, bolsas de aire o telas que no alcanzan el solape previsto.
Por eso las fotografías más valiosas de una reparación no siempre son las del resultado final. Son las que muestran lo que hay antes de cerrar cada capa.
Supervisar antes de que todo desaparezca
El seguimiento técnico de una reparación estructural no consiste en permanecer junto al reparador durante todo el trabajo. Consiste en estar presente en los momentos en los que todavía es posible comprobar y corregir.
En este caso se establecen varias fases de control:
- después de retirar la “reparación” anterior
- antes de colocar el nuevo material de relleno
- antes de reconstruir el laminado
- antes de aplicar el refuerzo exterior
- y una vez terminada la laminación, pero antes de pintar.
Después de cada una de esas fases, una parte importante de la reparación queda oculta. Si la única inspección se realiza al final, lo que se revisa es principalmente la pintura.
También deben controlarse aspectos menos vistosos, pero decisivos: la limpieza, el polvo, la humedad, la temperatura de los materiales y los tiempos de curado. La resina no sabe que existe un plazo de entrega. Si las condiciones no son adecuadas, no cura mejor porque haya prisa.
De un pequeño charco a desarbolar el barco
El contraste entre el encargo inicial y la solución necesaria resulta difícil de ignorar.
El armador solicita corregir una pequeña acumulación de agua en cubierta. Después de la intervención se encuentra con una varenga recortada, el apoyo del palo hundido y varias grietas en la estructura.

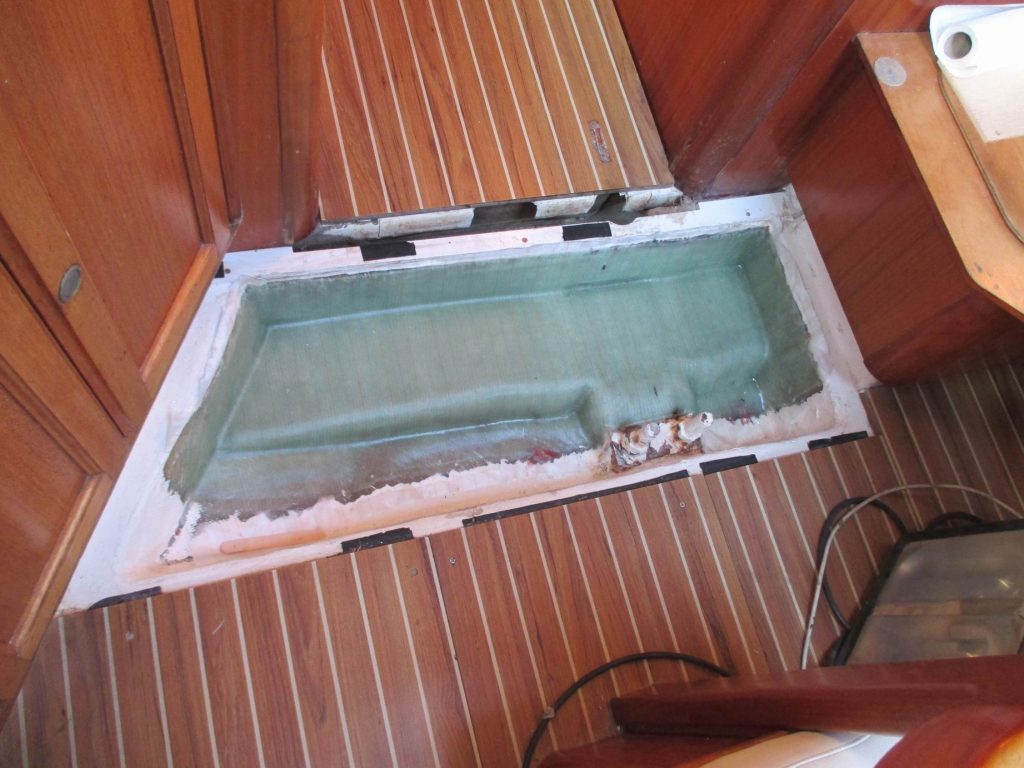

Para reparar correctamente la zona ahora es necesario desarbolar, sacar el barco del agua, apoyar adecuadamente la orza, retirar el puntal, desmontar la “reparación” anterior, reconstruir el núcleo y el laminado y reforzar la varenga antes de volver a montar el conjunto.
Todo ello por una actuación que inicialmente debía limitarse a corregir un pequeño desnivel en cubierta.
¿Qué puede aprender un armador de este caso?
Cuando un trabajo se acerca a una varenga, un mamparo, un longitudinal, el apoyo de un palo o cualquier otro elemento estructural, conviene hacer una pausa antes de cortar.
El armador debería saber qué elemento se va a modificar, cuál es su función, qué material se pretende retirar y cómo se va a restituir. También debería quedar claro qué documentación define el trabajo y en qué fases se comprobará la reparación antes de que quede oculta.
Preguntar antes de cortar lleva unos minutos. Reconstruir después una parte de la estructura puede exigir desarbolar, varar el barco y afrontar una reparación de mucha mayor envergadura.
En este caso, el charco era lo que se veía.
El verdadero problema aparece cuando alguien decide intervenir en lo que hay debajo sin comprender para qué sirve.
Ver el proyecto de reparación y seguimiento técnico de la varenga
